میل سوپاپ جک اس ۵ | علائم خرابی، راهنمای تعویض و استعلام قیمت
۰۹۱۹۳۹۸۵۹۵۵ | ۰۹۹۲۶۱۷۸۳۱۰
اگر خودروی جک اس ۵ شما صدای تقتق از بالا موتور دارد یا قدرت خودرو کاهش یافته است، احتمالاً میل سوپاپ جک اس ۵ (میل بادامک یا Camshaft) دچار فرسودگی یا آسیب شده است. میل سوپاپ یکی از دقیقترین قطعات داخل موتور است که وظیفه باز و بسته کردن سوپاپها در زمان دقیق را بر عهده دارد. این قطعه توسط زنجیر یا تسمه تایم به حرکت درمیآید و مستقیماً روی عملکرد تنفسی موتور و در نتیجه قدرت، مصرف سوخت و آلایندگی تأثیر میگذارد. در این مقاله تخصصی، هر آنچه باید درباره میل بادامک جک اس ۵ بدانید، از علائم خرابی تا نحوه تعویض و تفاوت انواع اصلی و وارداتی موجود در بازار ایران، گردآوری شده است.
میل سوپاپ جک اس ۵ | راهنمای کامل خرید + جدول دو نوع اصلی و وارداتی

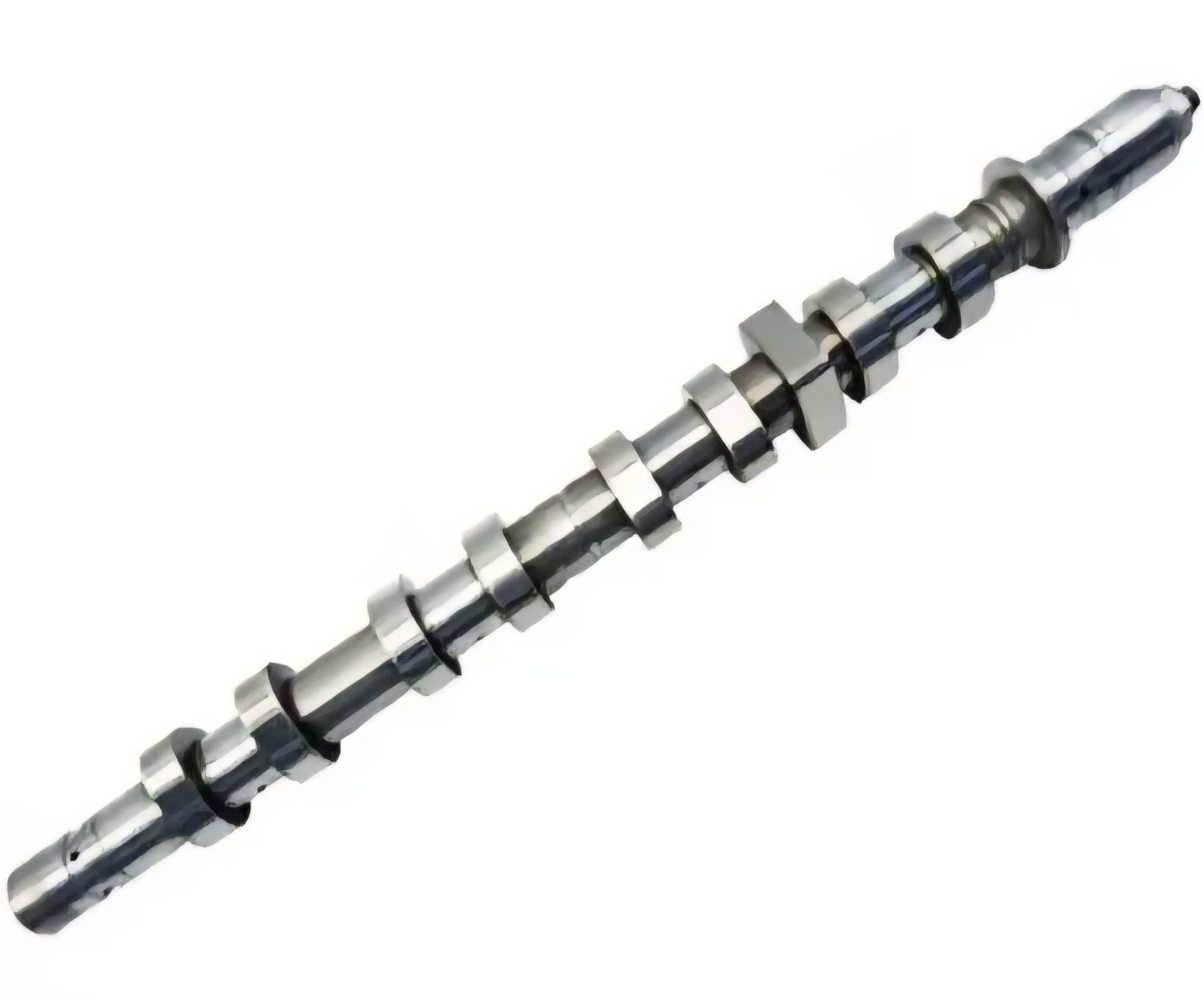

میل سوپاپ جک اس ۵ از جنس فولاد آلیاژی سخت شده (معمولاً چدن نشکن یا فولاد CK45) ساخته میشود و دارای برجستگیهایی به نام بادامک (lobe) است. تعداد بادامکها برابر با تعداد سوپاپهای موتور است (در موتور ۴ سیلندر ۱۶ سوپاپ جک اس ۵، دو میل سوپاپ وجود دارد: یکی برای سوپاپهای هوای ورودی و دیگری برای سوپاپهای خروجی). این قطعه با چرخش خود، سوپاپها را در زمان مشخصی باز و بسته میکند تا مخلوط سوخت و هوا وارد سیلندر شده و گازهای سوخته خارج شوند. یک میل بادامک سالم تضمینکننده قدرت بهینه و عمر بالای موتور است.
نقش میل سوپاپ در عملکرد موتور جک اس ۵
عملکرد صحیح میل سوپاپ مستقیماً بر راندمان موتور تأثیر میگذارد. اگر پروفیل بادامکها دچار سایش شود، سوپاپها به موقع باز و بسته نمیشوند و در نتیجه قدرت موتور کاهش یافته، مصرف سوخت بالا میرود و ممکن است موتور بد کار کند یا روشن نشود. در موتورهای توربوی جک اس ۵، دقت زمانبندی سوپاپها اهمیت دوچندانی دارد.
جنس و ساختار میل سوپاپ اصلی و وارداتی
قطعه میل سوپاپ در نمونههای اصلی و وارداتی موجود در بازار ایران معمولاً از چدن آلیاژی با عملیات حرارتی (سخت کردن سطحی) ساخته میشود. نمونههای بیکیفیت ممکن است از مواد نرمتر ساخته شوند که پس از مدت کوتاهی دچار سایش بادامکها و افت فشار روغن در هدایت سوپاپها میشوند. همچنین دقت ماشینکاری سطوح یاتاقانها (محل نشست روی سیلندر هد) در کیفیت قطعه تأثیر مستقیم دارد.
علائم خرابی میل سوپاپ جک اس ۵ (هشدارهای فوری)
نشانههای خرابی میل سوپاپ جک اس ۵ معمولاً تدریجی است اما با تشدید صداها قابل تشخیص میشود. در ادامه مهمترین علائم را مرور میکنیم:
صدای تقتق یا کوبش از بالای موتور
شایعترین علامت، صدای تقتق منظم و فلزی از ناحیه سرسیلندر است. این صدا به دلیل لقی بین بادامک میل سوپاپ و پیکان سوپاپ (یا تایپت) ایجاد میشود. هر چه موتور گرمتر میشود، ممکن است صدا بیشتر یا کمتر شود. نادیده گرفتن این صدا منجر به سایش بیشتر بادامکها و در نهایت تعویض کامل میلسوپاپ میشود.
کاهش قدرت موتور و شتاب ضعیف
اگر میل بادامک فرسوده شود، سوپاپها به اندازه کافی باز نمیشوند (لیفت کم) یا زمان باز و بسته شدن آنها بهم میخورد. نتیجه آن کاهش محسوس قدرت، شتابگیری سست و افزایش مصرف سوخت است. خودرو ممکن است در سربالایی به سختی حرکت کند.
روشن شدن چراغ چک موتور (Check Engine)
سنسور موقعیت میل سوپاپ (CMP) در جک اس ۵، خرابی در زمانبندی یا سیگنال نامناسب میلسوپاپ را تشخیص میدهد. در این حالت چراغ چک موتور روشن میشود و کدهای خطای مرتبط با زمانبندی سوپاپها در حافظه ایسیو ذخیره میگردد.
صدای جیرجیر یا زوزه از جلوی موتور
فرسودگی یاتاقانهای میل سوپاپ (محل نشست آن در هد سیلندر) میتواند صدای زوزه ممتد یا جیرجیر ایجاد کند. این صدا معمولاً با افزایش دور موتور بلندتر میشود و نشانه کمبود روغن یا سایش شدید یاتاقان است.
مشکل در استارت یا بد کار کردن موتور
در موارد پیشرفته که بادامکها به شدت ساییده شده یا میل سوپاپ پیچ خورده است، موتور به سختی روشن میشود یا در دور آرام ناپایدار است و مرتب خاموش میشود.
نشتی روغن از واشر جلوی میل سوپاپ
کاسه نمد جلوی میل سوپاپ (آببند جلو) ممکن است فرسوده شود و روغن از جلوی موتور نشت کند. این نشتی معمولاً پشت پولی میل سوپاپ دیده میشود.
نکته تخصصی نصب و نگهداری میل سوپاپ جک اس ۵
یکی از بحرانیترین نکات هنگام نصب میل سوپاپ جک اس ۵، رعایت دقیق گشتاور پیچهای یاتاقانها (کپسولهای نگهدارنده میل سوپاپ) است. این پیچها باید به صورت مرحلهای و ضربدری با گشتاور بسیار دقیق (معمولاً بین ۱۲ تا ۱۵ نیوتنمتر) بسته شوند. سفت کردن بیش از حد باعث تغییر شکل هد سیلندر و قفل شدن میل سوپاپ میشود. سفت کردن کم نیز باعث لقی و صدای تقتق و در نهایت شکستن پیچ میگردد. همچنین پیش از نصب، تمامی سطوح یاتاقانها و بادامکها باید با روغن مخصوص مونتاژ (اسمور لیتیم یا ژله روغن) آغشته شوند تا در لحظه اول استارت، از سایش خشک جلوگیری شود. به هیچ عنوان جای یاتاقانها را جابهجا نکنید و هر کدام را در محل خود نصب کنید. در صورت تعویض میل سوپاپ، حتماً پیکانهای سوپاپ (تیپت یا فیلر) را نیز بررسی کرده و در صورت نیاز تعویض کنید.
انواع میل سوپاپ جک اس ۵ موجود در بازار (اصلی و وارداتی)
در حال حاضر برای میل سوپاپ جک اس ۵ در بازار قطعات یدکی ایران، دو دسته کلی یافت میشود: نوع اصلی (تولید شده توسط تأمینکننده رسمی جک) و نوع وارداتی با کیفیت بالا (اغلب از برندهای معتبر اروپایی، چینی درجه یک یا تایوانی). توجه داشته باشید که میل سوپاپ ورودی و خروجی ممکن است پروفیل متفاوتی داشته باشند و باید جفت تهیه شوند. جدول زیر بدون ذکر قیمت، این دو نوع را مقایسه کرده است.
| نوع قطعه | دو نوع اصلی و وارداتی موجود | استعلام قیمت |
|---|---|---|
| میل سوپاپ اصلی (اورجینال) | مناسب برای تعمیرات اساسی موتور – ساخته شده از چدن آلیاژی با سخت کاری القایی – دارای علامتهای رنگ مخصوص (برای ورودی و خروجی) – همراه با گارانتی اصالت – تلرانس دقیق یاتاقانها | تماس بگیرید 09926178310 |
| میل سوپاپ وارداتی ممتاز (کیفیت OEM) | ساخته شده با استاندارد ISO/TS – عملیات حرارتی یکنواخت – مقاوم در برابر سایش – گارانتی ۱۲ ماهه – موجودی کامل برای هر دو میل ورودی و خروجی – همراه با کاسه نمد جدید | تماس بگیرید 09926178310 |
| میل سوپاپ استوک (دست دوم – فقط در شرایط خاص) | قطعه با سایش کمتر از ۰.۰۵ میلیمتر – فقط با تأیید کارشناس و تست سختی – برای بودجه محدود | تماس بگیرید 09926178310 |
۰۹۱۹۳۹۸۵۹۵۵ | ۰۹۹۲۶۱۷۸۳۱۰
تشخیص میل سوپاپ اصل و باکیفیت از نامرغوب (راهنمای عملی)
متأسفانه میل سوپاپهای بیکیفیت به دلیل استفاده از مواد نامرغوب، پس از چند هزار کیلومتر بادامکهای خود را از دست میدهند. با این نکات میتوانید میل بادامک اصل را شناسایی کنید.
بررسی سختی سطح بادامکها
یک میل سوپاپ وارداتی با کیفیت دارای سطح بادامک بسیار سخت (حدود ۵۰ تا ۵۵ راکول سی) است. میتوان با یک فایل آزمایشی ساده: فایل نباید روی سطح بادامک اثر بگذارد (نباید خط بیندازد). اگر فایل به راحتی سطح را خراش میدهد، قطعه نرم و بیکیفیت است.
یکنواختی پروفیل و پرداخت سطحی
بادامکهای میل سوپاپ اصلی دارای پروفیل صاف و بدون پله هستند. سطح آنها براق و صیقلی است. نمونههای تقلبی اغلب دارای خشهای ریز یا بافت زبر هستند. همچنین قله بادامکها باید بدون پوسته ریختگی باشند.
علامتگذاری و کد قطعه
روی قطعه میل سوپاپ اصلی معمولاً حکاکی لیزری کد قطعه و نشان کارخانه وجود دارد. همچنین برای تشخیص میل سوپاپ ورودی از خروجی، رنگ مشخصی (مثلاً نقطه قرمز یا آبی) زده شده است. فقدان هرگونه علامت نشانه تقلبی بودن است.
بستهبندی و هولوگرام
میل سوپاپهای اصلی و وارداتی ممتاز در جعبه مقوایی ضخیم با فوم محافظ و هولوگرام عرضه میشوند. از خرید میلسوپاپهای بدون جعبه یا با روکش پلاستیکی ساده خودداری کنید.
مراحل تعویض میل سوپاپ جک اس ۵ (آموزش گام به گام)
تعویض میل سوپاپ جک اس ۵ یک عملیات تخصصی و وقتگیر است که نیاز به باز کردن سرسیلندر و زمانبندی مجدد دارد. در ادامه مراحل کلی را توضیح میدهیم.
مرحله اول: تخلیه مایعات و دسترسی به میل سوپاپ
روغن موتور را تخلیه کنید. سپس تسمه دینام، پولی میللنگ و پوشش تسمه تایم را باز کنید. تسمه تایم را طبق استاندارد از روی چرخ دنده میل سوپاپ جدا کنید. سپس پوشش سوپاپ (Valve Cover) را باز کنید تا به میلسوپاپ دسترسی پیدا کنید.
مرحله دوم: خارج کردن میل سوپاپ قدیمی
قبل از باز کردن پیچهای یاتاقانهای میل سوپاپ، حتماً ترتیب و جهت پیچها را یادداشت کنید. پیچها را به صورت مرحلهای و ضربدری شل کنید. سپس کپسولها را برداشته و میل بادامک را به آرامی خارج کنید. مراقب باشید به پیکانهای سوپاپ و نشیمنهای یاتاقان آسیب نرسد.
مرحله سوم: آمادهسازی سطوح و نصب میل سوپاپ جدید
محل یاتاقانها را با پارچه تمیز و بدون پرز پاک کنید. میل سوپاپ جدید را با روغن مخصوص مونتاژ چرب کنید. سپس آن را در جای خود قرار دهید. کپسولها را به ترتیب (با رعایت جهت) نصب کرده و پیچها را با گشتاور ۱۲-۱۵ نیوتنمتر و به صورت ضربدری در دو مرحله سفت کنید.
مرحله چهارم: زمانبندی مجدد و مونتاژ
پس از نصب میل سوپاپ جدید، تسمه تایم و چرخ دنده میل سوپاپ را با دقت و مطابق نشانههای زمانبندی (علامتهای روی چرخ دنده و هد سیلندر) نصب کنید. سپس سایر اجزا را به ترتیب معکوس مونتاژ کنید. روغن موتور نو بریزید.
مرحله پنجم: تست و راهاندازی
قبل از استارت زدن، موتور را چند دور با دست بچرخانید (با آچار روی پولی میللنگ) تا از برخورد سوپاپها با پیستون اطمینان حاصل کنید. سپس موتور را روشن کنید. به هیچ عنوان دور موتور را بالا نبرید تا روغن به یاتاقانهای میل سوپاپ برسد. موتور را ۱۰ دقیقه درجا کار کنید و از نبود صدای غیرعادی اطمینان حاصل کنید.
هشدار فنی مهم: هرگز میل سوپاپ را بدون تعویض همزمان تسمه تایم و پیکانها نصب نکنید
از آنجا که دسترسی به میل سوپاپ جک اس ۵ نیاز به باز کردن تسمه تایم دارد و تسمه تایم عمر محدودی دارد، توصیه میشود همزمان با تعویض میل سوپاپ، کل کیت تسمه تایم نیز تعویض شود. همچنین پیکانهای سوپاپ (هر ۱۶ عدد) باید بررسی شوند؛ زیرا سایش بادامک معمولاً همراه با سایش پیکان است. در غیر این صورت صدای تقتق به زودی بازمیگردد. برای استعلام قیمت میل سوپاپ به همراه کیت تسمه تایم و پیکانها با ما تماس بگیرید.
